在配置UPS电池时，正确连接中线（通常指串联电池组的中间连接点）对系统平衡和功能至关重要。以下是关于UPS电池中线接线图和接线方法的详细说明：

一、中线的作用

1.电压平衡：在串联电池组中，中线用于提供中间电压点，确保各电池单元电压均衡。

2.监测与控制：部分UPS通过中线监测单个电池或电池组的电压状态，优化充放电过程。

3.特殊拓扑需求：某些UPS电路设计（如半桥或中点钳位拓扑）需要中线作为参考点。

二、典型接线图示例

以 24V系统（2节12V电池串联） 和 48V系统（4节12V电池串联）为例：

1. 24V系统接线图

电池连接：

电池1正极 → 电池2负极（中线点）。

电池1负极 → UPS负极输入（总负极）。

电池2正极 → UPS正极输入（总正极）。

中线连接：电池1正极与电池2负极的连接点 → UPS中线端子。

UPS接线端子：

正极(+) --- 电池2正极

中线(N) --- 电池1正极/电池2负极

负极(-) --- 电池1负极

2. 48V系统接线图

电池连接：

电池1正极 → 电池2负极 → 电池3正极 → 电池4负极。

总正极：电池4正极 → UPS正极输入。

总负极：电池1负极 → UPS负极输入。

中线选择：通常在中间位置引出（如电池2与电池3之间）：

中线点1：电池2正极 → 用于24V参考。

中线点2：电池3负极 → 另一24V参考（根据UPS设计选择）。

UPS接线示例（双中线）：

正极(+) --- 电池4正极

中线1(N1) --- 电池2正极

中线2(N2) --- 电池3负极

负极(-) --- 电池1负极

三、接线步骤

1.确认电压需求：根据UPS规格确定串联电池数量（如48V需4节12V电池）。

2.串联电池：

按顺序连接电池：前一个电池正极接下一个电池负极。

确保极性正确，避免反接。

3.引出中线：

在串联中点（如24V系统中的电池1正极）引出中线。

多中线系统需对称引出（如48V系统的电池2正极和电池3负极）。

4.连接UPS端子：

总正极、总负极接UPS对应输入。

中线接UPS标注的“N”或“Mid-point”端子。

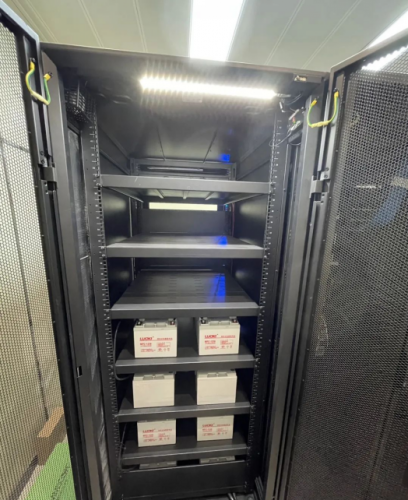

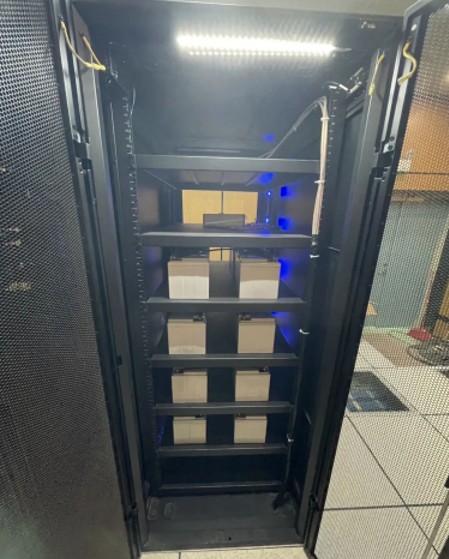

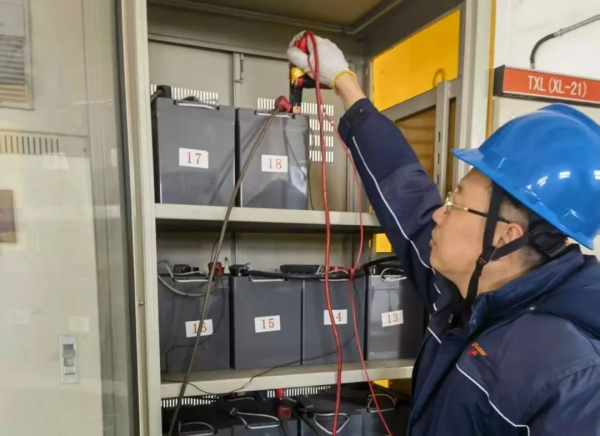

5.检查与测试：

使用万用表测量总电压及中线电压，确保符合预期（如48V系统总电压应为48V，中线对负极应为24V）。

检查所有接头是否牢固，避免虚接或短路。

四、注意事项

1.安全防护：

使用绝缘工具，佩戴防护装备。

安装熔断器或断路器，防止过流。

2.极性确认：

正负极接反可能导致UPS或电池损坏。

3.均衡性检查：

定期监测各电池电压，确保中线两侧电压平衡。

4.参考说明书：

不同UPS型号可能有特定要求，务必遵循制造商指南。
